Čtvercové PVC trubky: Specifikace, aplikace a vlastní možnosti

Udržujeme tloušťku stěny na ±8 % při výrobě nad 5 000 stop. Průmyslový standard v ASTM A-513 oddíl 11.2 povoluje ±10 %, ale brzy jsme se dozvěděli, že cokoli nad 8 % způsobuje následné problémy při lisování a svařování, a záruční reklamace nás tuto lekci naučily drahou cestou.



Tento článek popisuje specifikace, strukturu nákladů a vlastní možnostičtvercové PVC trubkyz našeho pohledu jako výrobce expedujeme ročně 200+ tun extrudovaných profilů. Pokud porovnáváte dodavatele, níže uvedené podrobnosti vám pomohou klást ostřejší otázky a my vám ukážeme, jak přesně na ně odpovídáme.

Rozměrový rozsah a třídy materiálu

Standardní čtvercové PVC trubky mají rozpětí od 11 mm × 6 mm do 50 mm × 25 mm v katalogových velikostech, s tloušťkou stěny mezi 0,6 mm a 3 mm. Ale katalogové specifikace vyprávějí jen polovinu příběhu. Poloměry rohů a body měření tolerance se liší podle dodavatele a tyto variace mění způsob, jakým profil zapadá do vaší sestavy.

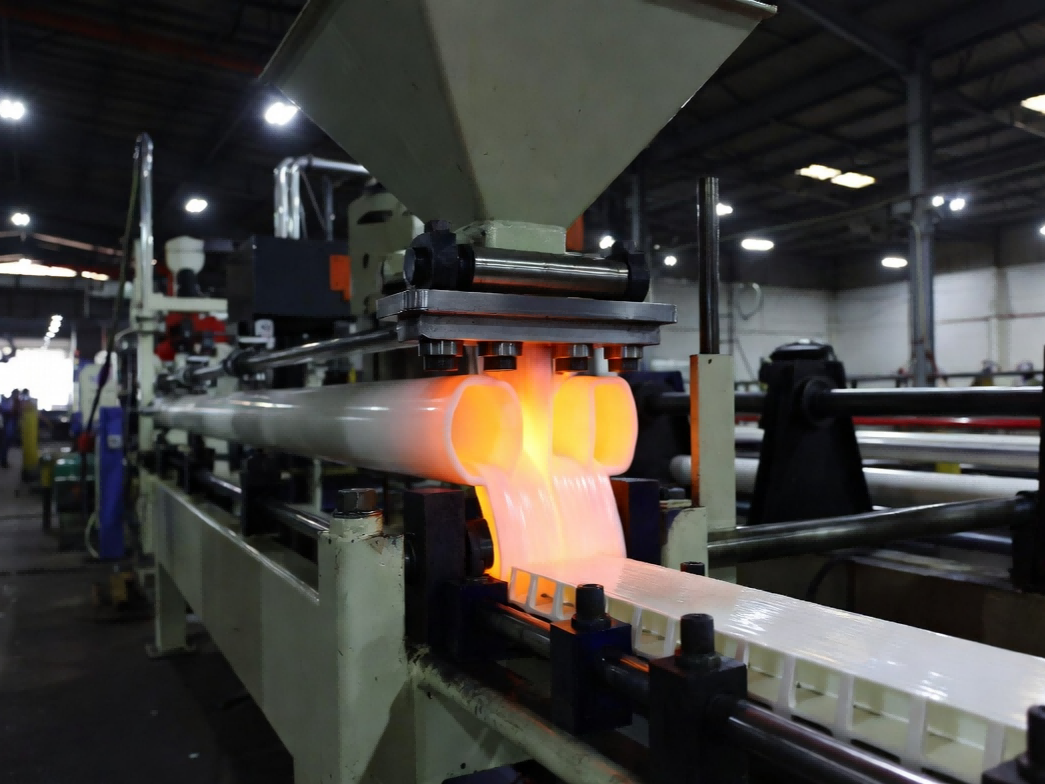

Naše schopnost vytlačování se rozšiřuje na šířku 18 palců a 40 stop na délku v nepřetržitém provozu. Pro většinu B2B aplikací není praktickým omezením velikost; je to konzistence v řádu několika-tisíců{5}}stop. Měříme tloušťku stěny jak ve středech plochých{7}}ploch, tak v rohových přechodech, a poté zamítneme jakoukoli část, která se posune za specifikaci. Ne každý extrudér to dělá. Zeptejte se svých dodavatelů na užší výběr, kde měří.

Třída materiálu určuje vhodnost použití.Pevné PVC (typ I)poskytuje pevnost v tahu kolem 7 200 psi a pevnost v ohybu blízko 11 000 psi, což je dostačující pro strukturální rámování při mírném zatížení, ochranu kabelů a příslušenství displeje. Flexibilní směsi PVC vyměňují určitou sílu za odolnost proti UV záření a absorpci nárazu, což posouvá případ použití směrem k venkovnímu prostředí a prostředí s vysokým{5}}pohybem.

Struktura nákladů: Kde se ukazují skutečné úspory

Čtvercové PVC trubky stojí 0,25 až 1,20 $ za lineární stopu v závislosti na velikosti a tloušťce stěny. Ocelové ekvivalenty stojí $ 1,50 až $ 3,00; hliník přistane mezi. To je 30-50% výhoda materiálových nákladů, ale číslo se rychle mění, jakmile zohledníte tři proměnné, většina cenových nabídek se neprovalí.

Instalační práce s PVC výrazně klesá. Žádné svařování, žádné korozní nátěry, žádné specializované řezné nástroje. V minulém čtvrtletí jsme dokončili 6000 stopsystém kabelových žlabůpro logistický sklad v Guangdongu. Původní specifikace klienta požadovala galvanizovanou ocel, ale jejich konstrukční ústav označil těsnou instalaci okna. Dva týdny jsme potvrzovali, že PVC splňuje požární klasifikaci pro jejich konkrétní uspořádání chodby, a pak jsme pokračovali. Konečná instalace trvala o 40 % méně času než u základní oceli a samotné úspory práce kompenzovaly materiální prémii, o kterou se zpočátku obávali.

Údržba po dobu 10-letého životního cyklu je pro PVC v prostředích, která nejsou-vystavena UV záření, prakticky nulová. Ocel vyžaduje pravidelnou kontrolu a povrchovou úpravu; hliník potřebuje eloxování nebo práškové lakování, aby se zabránilo oxidaci ve vlhkých podmínkách.

PVC je špatnou odpovědí ve třech situacích: trvalé teploty nad 140 stupňů F, nosné-aplikace pod nepřetržitým namáháním nebo žáruvzdornost (UL94-V0) požadovaná na úrovni trubek, nikoli na úrovni krytu. Minulý měsíc k nám přišel výrobce pekařského zařízení s prostředím nepřetržitého provozu 160 stupňů F. Odkázali jsme je na tři dodavatele CPVC, kterým věříme, a šli jsme dál. Takový projekt by v terénu selhal a my bychom raději přišli o nabídku, než abychom selhání vlastnili.

Naše kniha objednávek vypráví příběh



Přibližně dvě{0}}třetiny našeho objemu čtvercových PVC hadic se dodávajídisplej, maloobchodní příslušenství a POP signagevýrobci. Tato koncentrace se vyvíjela během deseti let, protože požadavky tohoto segmentu jsou v souladu s tím, co jsme optimalizovali: těsná barevná konzistence (ΔE < 1,5 napříč šaržemi), žádné viditelné stopy po propadnutí a přesnost řezu-na-délku v rozmezí ±1 mm. Naše knihovna matric a kontrolní body kontroly kvality byly postaveny na těchto specifikacích.



Většinu zbytku tvoří aplikace pro správu elektřiny a kabelů. Čtvercové profily vedou čistěji kolem rohů než kulaté vedení, ale PVC vyžaduje samostatný zemnící vodič ve většině zákonných jurisdikcí. Pokud vaše specifikace vyžaduje potrubí, které slouží jako uzemnění zařízení, potřebujete kov. Řekneme vám to předem, než abychom citovali něco, co neprojde kontrolou.

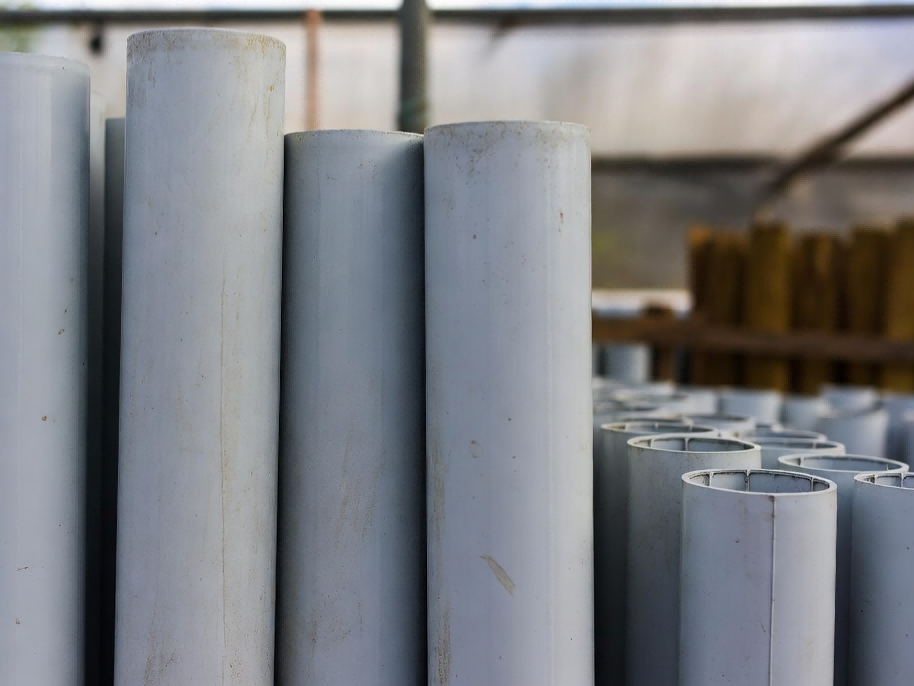

Skleníkové a zemědělské stavby tlačí PVC na území vystavené UV-záření. Standardní tvrdé PVC kříduje a během 2-3 venkovních sezón zkřehne. Máme skladem přípravky stabilizované proti UV záření s přísadami oxidu titaničitého, které jsou určeny pro 5+ let přímého slunečního záření, ale stojí o 15–20 % více než standardní typy. Pokud vaše nabídka od jiného dodavatele vypadá na venkovní projekt podezřele nízko, zeptejte se, jaký UV balíček je zahrnut.

Vlastní vytlačování: časová osa, nástroje a minima

Výroba nových lisovacích nástrojů trvá 7-10 pracovních dní; první vzorky se odešlou kolem 15. dne. Tato časová osa předpokládá přímý průřez.Ko-extrudované profily s dvěma barvami nebo duálními tvrdoměrypřidat další týden.

Náklady na nástroje se pohybují od 1 500 USD za jednoduché úpravy stávajících zápustek až po 8 000 USD za složité nové profily s úzkými tolerancemi. Nástroje amortizujeme do ceny za-stopu u objednávek nad 5 000 stop, což znamená, že počáteční investice mizí pro objemové kupující. Pod 1 000 stop převažují v nabídce náklady na nastavení a můžete najít vlastní profily s vyšší cenou než nákup standardních zásob a jejich vlastní úprava. Řekneme vám, až tomu tak bude.

Než uvedeme zakázkovou práci, potvrdíme pět věcí: Je profil vystaven UV záření? Potřebujete certifikovanou tloušťku stěny v rozích nebo pouze na rovných plochách? Budete profily stříhat sami nebo potřebujete zkrátit-na-délku? Používá vaše sestava svařování rozpouštědlem, mechanické spojovací prvky nebo obojí? Jaká je vaše roční projekce objemu? Tyto otázky nejsou screeningové. Díky nim se vyhýbáme uvádění produktu, který neodpovídá vaší skutečné aplikaci.

Další krok

Pokud máte výkres nebo cílovou specifikaci, odešlete je prostřednictvím našeho poptávkového formuláře. Odpovíme do 48 hodin s podrobnou cenovou nabídkou, která zahrnuje: cenu za-stopu ve vašem očekávaném objemu, náklady na nástroje, pokud jsou zakázkové, dodací lhůtu do první dodávky a doporučení jakosti materiálu na základě vašeho aplikačního prostředí.

U projektů, které jsou stále ve fázi návrhu, nabízíme bezplatnou 30minutovou technickou konzultaci. Většina dodavatelských týmů to považuje za užitečné pro zúžení velikosti, tloušťky stěny a požadavků na UV záření, než se pustí do konkurenčních nabídek.
